PSPICE로 커서를 사용하고 원하는 지점에 Mark를 넣는 법을 알려드리겠습니다.
회로 해석 후 보고서 쓸 때 유용하실거에요.

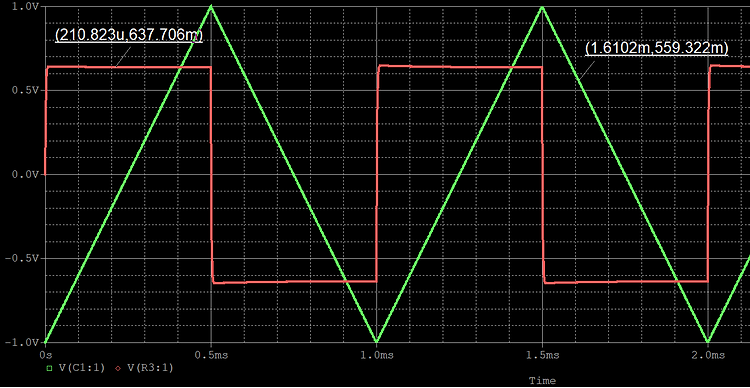

우선 결과 사진은 아래처럼 나온답니다.
1. 커서 사용법
우선 커서를 보이게 하려면 2가지 방법이 있는데요.
첫번째로 Trace -> Cursor -> Display 순으로 클릭하거나
두번째로는 위에 사진처럼 마우스 모양을 클릭하면 됩니다.
커서가 생기면 마우스 왼쪽버튼이나 오른쪽 버튼을 누른 채로 화면 좌우를 드래그 해보세요.
커서가 움직이는 것을 볼 수 있답니다.
그런데 여기서!
지금 사진 속에는 초록색 파형에만 커서가 형성되어 있는데
다른 파형에 커서를 설정하고 싶다면?
이렇게 원하는 파형의 이름 왼쪽 기호를 마우스로 클릭하시면 됩니다.
마우스 왼쪽, 오른쪽으로 원하는 커서를 옮길 수 있어요.(왼쪽은 빨간색, 오른쪽은 파란색)
지금 위에 사진을 보면 왼쪽 버튼으로 빨간색 파형의 기호를 클릭하니 빨간색 파형 위로 커서가 옮겨갔어요.
2개의 커서를 모두 옮길 수도 있답니다.
2. Mark Label 붙이기
이제 커서를 자유자재로 옮겨봤으니 파형 위에 Mark 라벨을 붙여보겠습니다.
이번에도 2가지 방법이 있는데요.
우선 커서를 원하는 지점에 옮겨놓고
Plot >> Label >> Mark 순으로 클릭하거나
사진 오른쪽에 보이는 버튼을 클릭하시면 Mark가 생긴답니다.
짜잔! Mark의 크기나 색깔을 바꾸고 싶다면 더블 클릭해서 Change Font 버튼을 클릭하시면 됩니다.!
그런데 Mark를 설정할 때마다 Font 설정을 하기 귀찮을 수 있는데요.
이럴 땐 아래처럼 하시면 돼요.
Tools >> Options >> Font settings >> Change Label Font.. 순으로 클릭하셔서 설정하시면 됩니다.
