[TINA-TI] 2. Parameter Sweep Simulation(DC Sweep]

안녕하세요
김텤입니다.

이번엔 TINA-TI를 통해 Parameter Sweep을 해보겠습니다.

TINA에는 DC 전원을 Sweep 하는 기능이 없습니다.(제가 못 찾은 걸지도?)

대신 저항 같은 수동 소자의 Value를 Sweep 하는 방법이 있지요.

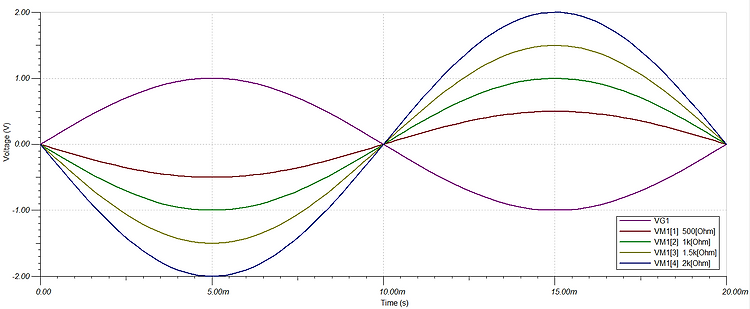

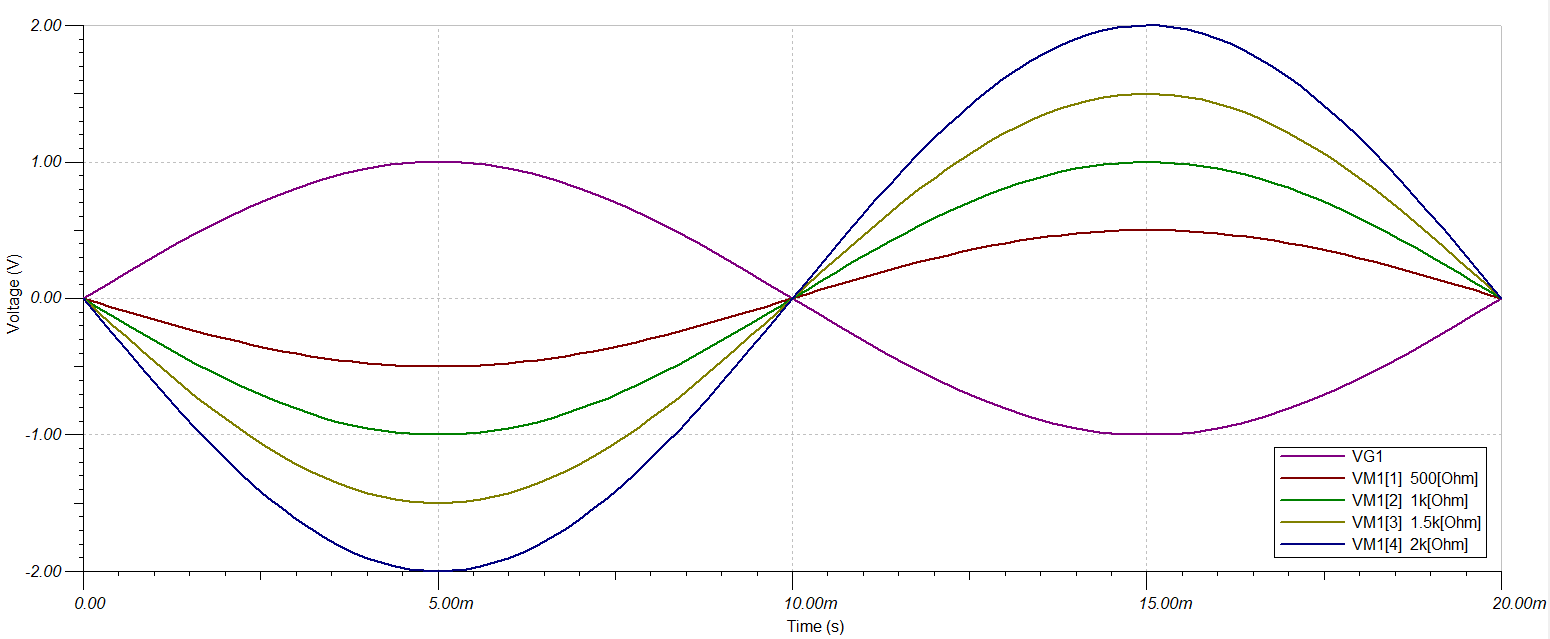

결과를 미리 스포하자면 이런 결과를 볼 수 있습니다.

저항을 여러번 바꾸는 것보다는 이렇게 여러 저항값을 한번에 본다면 비교하기 편하겠죠?

그럼 바로 시작해보겠습니다.









1. 회로 준비

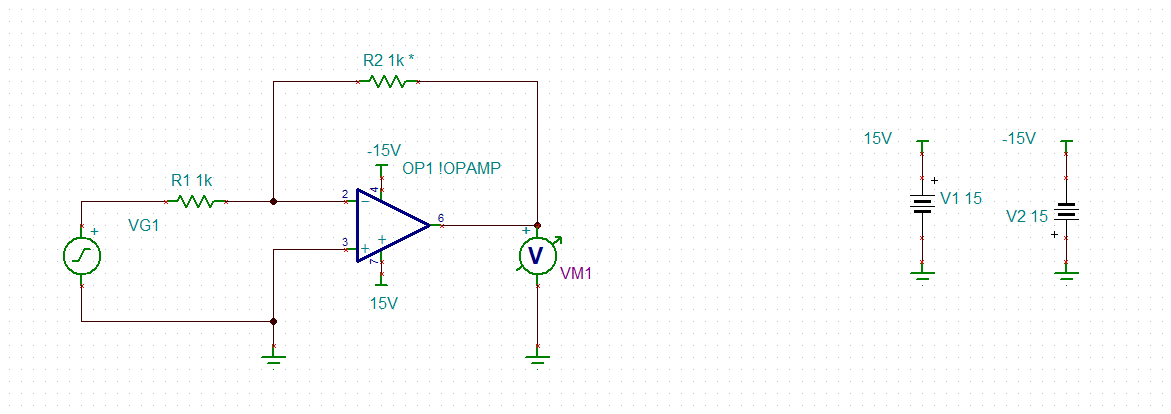

간단한 반전 증폭기 회로를 준비해봤습니다.

그런데 아마 여러분이 이 회로를 따라 그린다면 다른 부분이 하나 있을텐데요!!!

저기 R2에 보면 1k 옆에 ( * ) 표시 보이시나요??

저게 바로 Parameter Sweep을 설정한 부품입니다.

그럼 Parameter Sweep을 해보겠습니다.









2. Parameter Sweep 설정

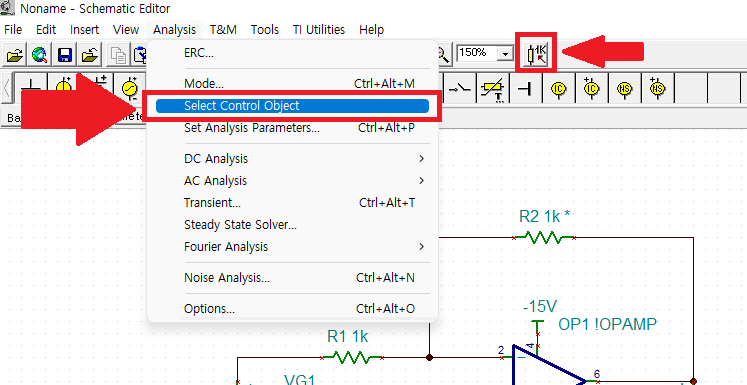

Analysis → Select Control Object 또는 부품 리스트 위에 아이콘을 클릭합니다.

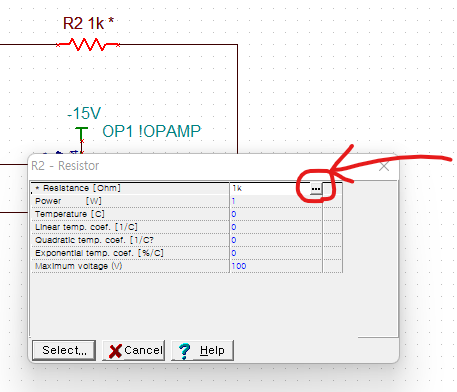

다음 부품의 정보가 나오는 창에서 "..."을 클릭하면 Control object selection 창이 뜹니다.

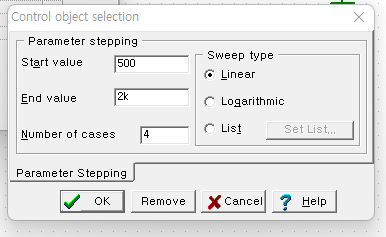

여기서 이제 원하는 값을 입력하면 된답니다.

Start value ~ End value 사이에서 값이 형성이 되는데요.

Number of cases에서 원하는 값의 갯수를  정할 수 있습니다.



그런데!! 그래도 딱 원하는 저항 값이 설정이 안될 수도 있고,

특수한 값을 설정하고 싶을 수 있잖아요??

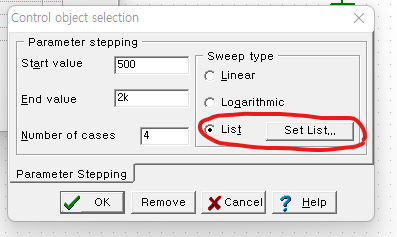

그럴 땐 아래 사진처럼 설정하면 된답니다.

List의 오디오 박스를 체크 →  Set List 버튼 클릭













이제 Parameter Stepping 창에서 이렇게 원하는 값을 설정하면 된답니다!!

1.33k , 2.45k ... 좀 특이한 저항 값도 입력이 가능하답니다!















3. Analysis 설정

시뮬레이션은 원래 하듯이 Analysis →  Transient 를 클릭하시면 됩니다.

전 1V, 50Hz 사인파를 입력했기에 20ms 정도를 보겠습니다.

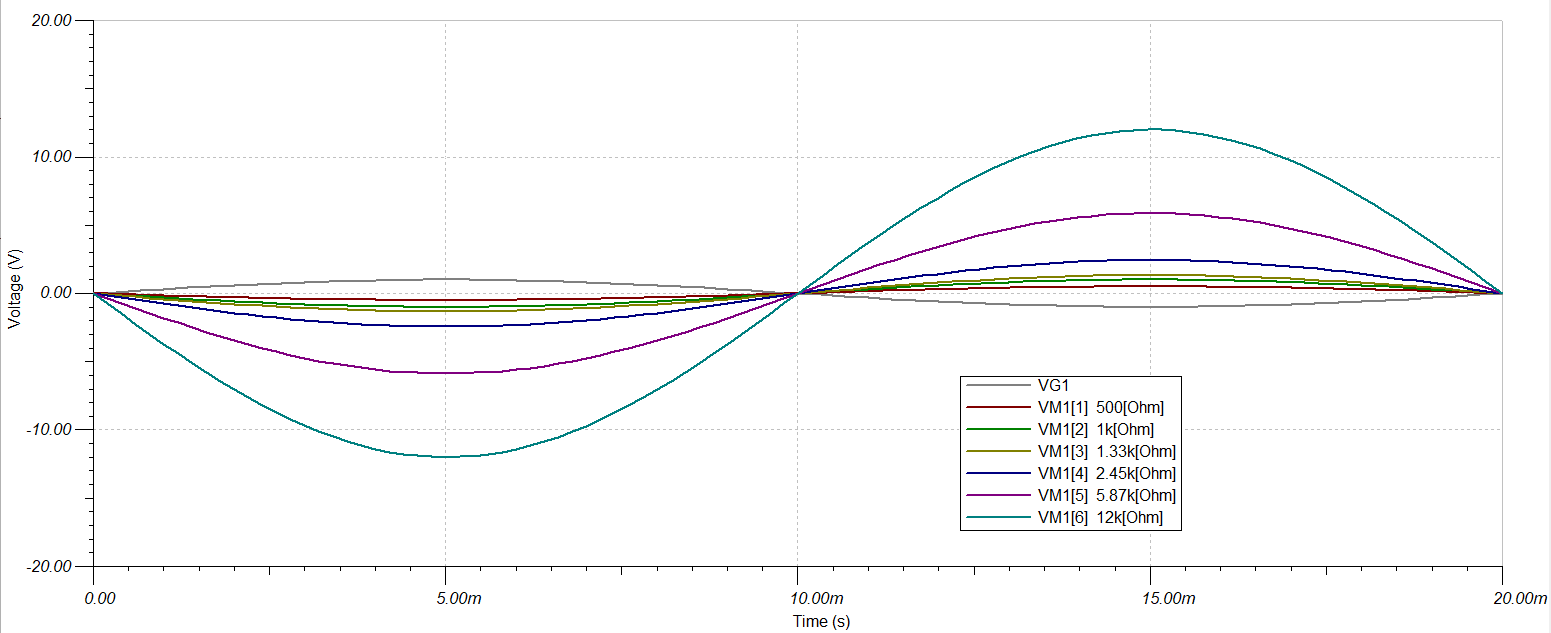

짜잔!!!!! 대박이죠?







그럼 이것으로 Parameter Sweep Simulation을 마치겠습니다.

다음엔 회로이론을 통해서 직접 해석하는 방법을 다뤄보겠습니다.
