[Altium] SCH LIST 활용_with Excel

안녕하세요 김텤입니다.

오늘은 실무에서 아주 유용하게 사용되는 SCH List 기능 활용법에 대해서 설명하고자 합니다.



SCH List의 경우 수정할 parameter가 많을 경우 엑셀을 활용하여 쉽게 수정을 도와주는 기능입니다.

특히나 parameter를 하나씩 수정할 경우 실수가 많이 나올 수 있는데

이 경우 엑셀의 함수를 활용하여 휴먼에러를 더욱 줄일 수 있다는 장점이 있습니다.



순서

1. SCH List 창 여는법

2. SCH List창 메뉴 정리

3. 수정하는 방법



1. SCH List 창 여는법

Example에 있는 SpiritLevel-SL1을 활용하겠습니다.

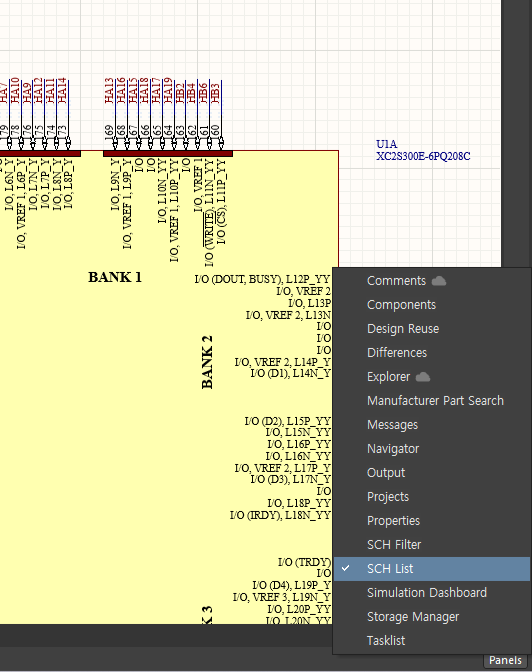

오른쪽 아래 Panels → SCH List 클릭









왼쪽에 SCH List 창이 뜬 것을 확인 할 수 있습니다.







2. SCH List 창 메뉴 정리



모드 설정

View, Edit 모드를 구분하여 실수로 다른 값으로 바꾸지 않게 할 수 있습니다.

- View 모드

- Edit 모드









Object 설정

object 설정을 통해 선택, 마스크, 모든 부품에 대한 정보를 볼 수 있습니다.

- non-masked objects : 유사객체찾기 진행 시 마스크 되지 않은 부품만 보이기

- selected objects : 선택한 부품만 보이기

- all objects : 모든 부품









회로도 설정

하나의 회로도 외에 원하는 설정을 통해 필요한 회로도들의 모든 정보를 알 수 있습니다.

즉 수정하고자 하는 객체가 다른 회로도에도 있을 시 한번에 바꿀 수 있다는 장점이 있습니다.

- current document : 현재 보고 있는 회로도

- open documents : 열려있는 회로도

- open documents of the same project : 열려있는 회로도 중 같은 프로젝트 회로도

- all project documents : 같은 프로젝트의 모든 회로도









객체 설정

원하는 객체를 선택하여 수정하고자 하는 객체만 수정을 진행 할 수 있습니다.

보통의 경우 하나의 객체만 수정하기에 유용하게 쓰일 수 있습니다.















3. 수정하는 방법

저는 이번에 Port 정보만 수정을 진행 해볼건데요.

수정하고자 하는 Port들을 드래그하면 SCH List 창에 선택한 Port들의 정보가 나옵니다.

위에 부터 순서대로 수정 할 것이기 때문에 Y1 행을 클릭해서 내림차순으로 정렬했습니다.



















이제 Port Name 열에 있는 정보를 드래그해서 Ctrl + C 를 하여 Excel에 붙여넣기를 하면 사진처럼 됩니다.

이때 복사가 제대로 되지 않는다면 Edit 모드인지 꼭 확인 하시기 바랍니다.



















이제 엑셀 상에서 원했던 순서로 재정렬을 시킨 다음 다시 SCH LIst 창에 붙여 넣기 해줍니다.



















수정 전(좌)---------------------------------------------------------------------수정 후(우)

짜잔~ 위에 사진처럼 손쉽게 정렬을 바꿀 수 있습니다.

보통 실무에서는 이 외에도 Connector나 다채널 부품(예, Microprocessor, FPGA 등)의 Net를 수정할 때 유용하게 사용하실 수 있을겁니다.













읽어주셔서 감사합니다.
